Датчики говорят автоматическому формирователю, где заготовка, произошло ли складывание и когда подать клей. Когда датчик смещается — после смены размера, удара или обычной вибрации, — машина ведёт себя странно: фантомные замятия, пропущенный клей или короба, формирующиеся на такт позже. Повторная настройка датчиков — задача, которую каждый техник должен знать наизусть. Вот пошаговый метод.

Перед началом

Отключите питание машины и выполните блокировку/маркировку (LOTO). Подготовьте схему датчиков из руководства, чистую салфетку и инструмент для регулировки. Работайте с одним датчиком за раз, чтобы проверять каждый результат изолированно.

Шаг 1: Определите датчик и его роль

Установите, какой это датчик — фотоэлектрический, приближения или конечный выключатель — и что он фиксирует: наличие заготовки, положение сгиба или выравнивание клапана. Отметьте его текущее положение, прежде чем что-либо двигать.

Шаг 2: Очистите чувствительную поверхность

Протрите линзу или чувствительную поверхность чистой сухой салфеткой. Бумажная пыль и клеевая дымка — частая причина «перекоса», который на деле просто грязный датчик.

Шаг 3: Правильно установите цель

Поместите заведомо годную заготовку в точное положение, которое машина ожидает на этой станции. Цель должна представлять реальное производственное условие — правильный размер и толщину.

Шаг 4: Задайте дистанцию срабатывания

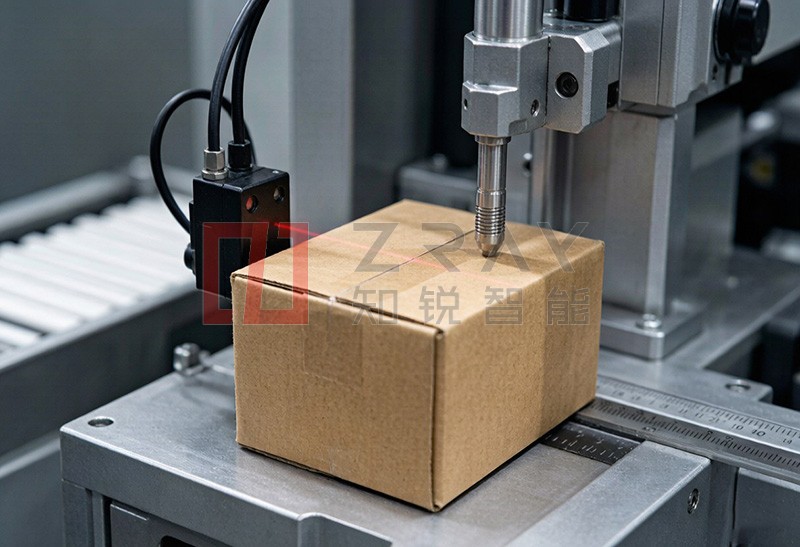

Настройте расстояние и угол датчика так, чтобы он надёжно фиксировал цель в нужной точке цикла, с запасом с обеих сторон. Для фотоэлектрических датчиков убедитесь, что луч центрирован на цели.

Шаг 5: Проверьте точку переключения

Медленно вводите и выводите цель из зоны и следите за индикатором. Датчик должен переключаться чисто, без мерцания, в задуманной позиции — а не на краю своего диапазона.

Шаг 6: Перепроверьте в цикле

Запустите машину на малой скорости с несколькими заготовками и убедитесь, что датчик срабатывает в нужный момент каждый раз. Проверьте отсутствие ложных срабатываний и пропусков, прежде чем возвращаться на полную скорость.

Типичные ошибки

• Настройка не того датчика — проследите проводку, прежде чем что-либо трогать.
• Настройка на краю диапазона — всегда оставляйте запас, чтобы вибрация не давала пропуски.
• Пропуск теста на малой скорости — датчики, проходящие статическую проверку, всё равно отказывают под динамической нагрузкой.

Итог

Настройка датчиков — точная задача, а не угадывание. Следуйте шагам, проверяйте в цикле — и «случайные» сбои, мучавшие формирователь, исчезнут, потому что большинство из них никогда не были случайными.
